气动执行器

双作用气动执行器工作原理，单作用带弹簧复气动执行器工作原理，气动阀门的工作方式都是以靠气动执行器压缩空气带动阀门而工作的。

    单作用和双作用一般是指的气缸执行机构。

    单作用：气缸的移动通过仪表空气的压力，返回时由弹簧提供压力。

    双作用：气缸的移动和返回都是通过仪表空气来提供动力。

    单作用的扭矩要比双作用的小得多。故双作用一般用于需要较大扭矩的阀门。

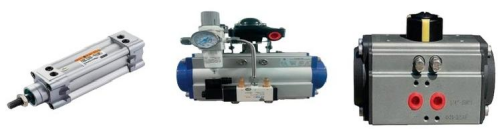

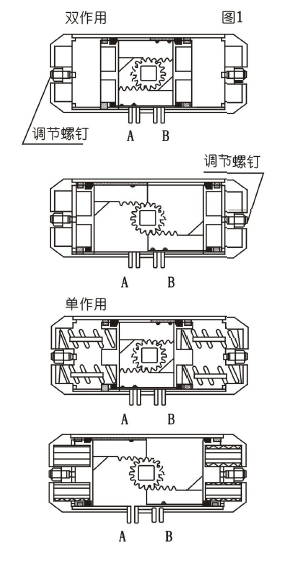

    双作用气动执行器工作原理

    当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴即变为反向旋转）

    单作用带弹簧复气动执行器工作原理

    当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排 出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）

    阀门气动执行器传动结构原理

    当压缩控制器从管嘴A进入气动执行器时，气体推动双活塞向两端（缸盖端）直线运动，活塞上的齿轮带动旋转轴上的齿轮逆时针方向转动90°，阀门即被打开。此时气动执行器两端的气体随管嘴B排除。反之，当压缩空气从管嘴B进入气动执行器的两端时，气体推动双胡哦哦赛向中间直线运动，活塞上的齿轮带动旋转轴上的齿轮顺时针方向转动90°，阀门即被关闭。此时气动执行器中间的气体随管嘴A排出。以上为标准型的传动原理。（根据用户要求，气动执行器可装置成与标准型相反的传动原理，即旋转轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。)

    单作用（弹簧复位型）气动执行器管嘴A为进气口，管嘴B为排气亏（管嘴B应安装消声器）。管嘴A进气为开启阀门，断气时靠弹簧力关闭阀门。

    阀门气动装置以压缩空气为动力，是开启和关闭球阀、蝶阀等角行程阀门的驱动装置，是实现管道远距离集中或单独控制工业自动化管路的理想装置。
